一、適用范圍與用途

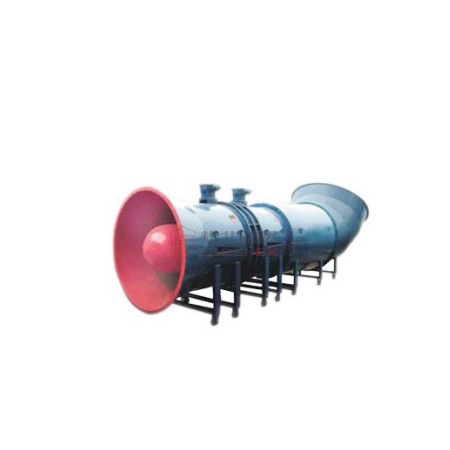

FBDCZ系列隔爆對旋軸流抽出式主通風機是一種專用于礦山的高效節能新型主通風機,是結合大、中型煤礦的通風網絡參數,由我公司引進英囯豪頓公司先進技術設計制造的。該風機適用手大、中型煤礦作地面抽出式通風用,特別適用于目前綜采機為主的大風量礦井。該風機同樣適用于金屬礦山、化學礦山及其它應用風機的廠礦
三、結構特點

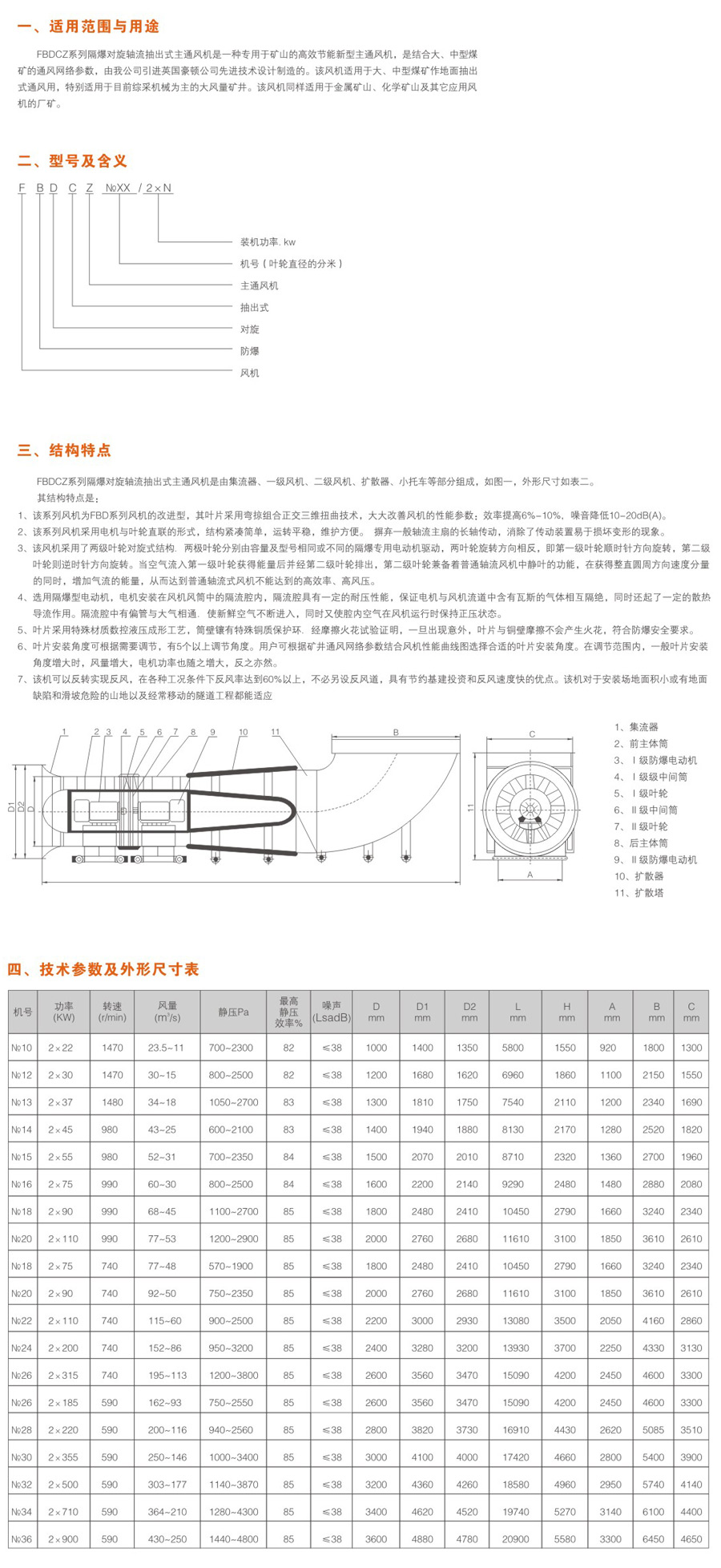

FB0CZ系列隔爆對旋軸流抽出式主通風機是由集流器、一級風機、二級風機、擴散器、小托車等部分組成,如圖一,外形尺寸如表二。其結構特點是:1、該系列風機為FBD系列風機的改進型,其葉片采用彎掠組合正交三維扭曲技術,大大改善風機的性能參數:效率提高6%-10%,噪音降低10-20dB(A)。2、該系列風機采用電機與葉輪直聯的形式,結構緊湊簡單,運轉平穩,維護方便。摒棄一般軸流主扇的長軸傳動,消除了傳動裝置易于損壞變形的現象。3、該風機采用了兩級葉輪對旋式結構.兩極葉輪分別由容量及型號相同或不同的隔爆專用電動機驅動,兩葉輪旋轉方向相反,即第一級葉輪順時針方向旋轉,第二級葉輪則逆時針方向旋轉。當空氣流入第一級葉輪獲得能量后并經第二級葉輪排出,第二級葉輪兼?zhèn)渲胀ㄝS流風機中靜葉的功能,在獲得整直圓周方向速度分量的同時,增加氣流的能量,從而達到普通軸流式風機不能達到的高效率、高風壓。4:選用隔爆型電動機,電機安裝在風機風筒中的隔流腔內,隔流腔具有一定的耐壓性能,保證電機與風機流道中含有瓦斯的氣體相互隔絕,同時還起了一定的散熱導流作用。隔流腔中有偏管與大氣相通使新鮮空氣不斷進入,同時又使腔內空氣在風機運行時保持正壓狀態旦出現意外,葉片與銅壁摩擦不會產生火花,符合防爆安全要求。6、葉片安裝角度可根據需要調節,有5個以上調節角度。用戶可根據礦并通風網絡參數結合風機性能曲線圖選擇合適的葉片安裝角度。在調節范圍內,一般葉片安裝角度增大時,風量增大,電機功率也隨之增大,反之亦然7、該機可以反轉實現反風,在各種工況條件下反風率達到60%以上,不必另設反風道,具有節約基建投資和反風速度快的優點。該機對于安裝場地面積小或有地面缺陷和滑坡危險的山地以及經常移動的隧道工程都能適應
